Viti Uniku tal-Plastik granulat Line

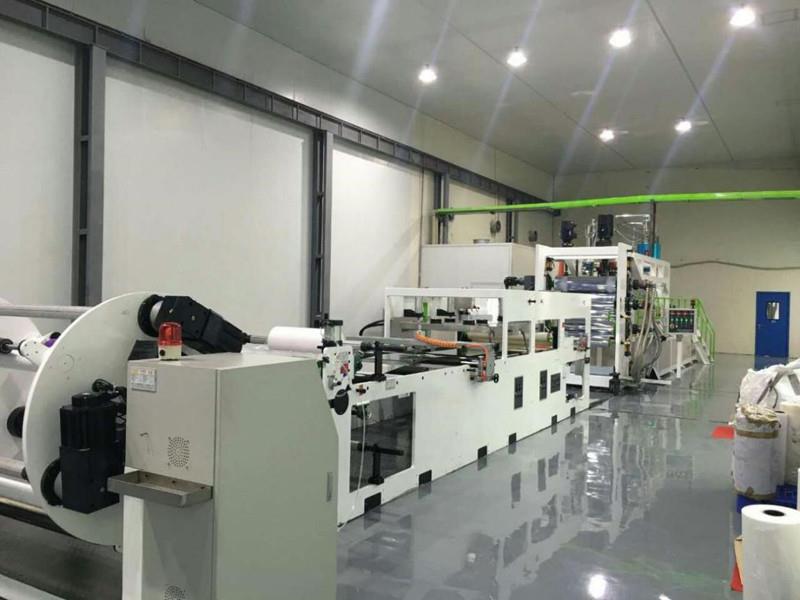

Linja estrużur tal-granul tal-plastik bil-kamin doppju

(L-istampa hija biss għal referenza)

Informazzjoni ġenerali I

II.Main termini kummerċjali

III. Kundizzjoni tax - xogħol
Provvista ta 'enerġija ： AC480V ± 10% 50Hz 3P + E
Arja kkompressata ： 0.5 ～ 0.8Mpa （DP≤10 ℃）
Ilma li jkessaħ ： ≤30 ℃ 0.2 ～ 0.4Mpa
Qawwa tal-installazzjoni ： 225KW, Il-konsum reali biss 65% -70%.
In-naħa tat-tħaddim: Tħalla mill-estrużur

Lista IV.Tagħmir

Parametri dettaljati:

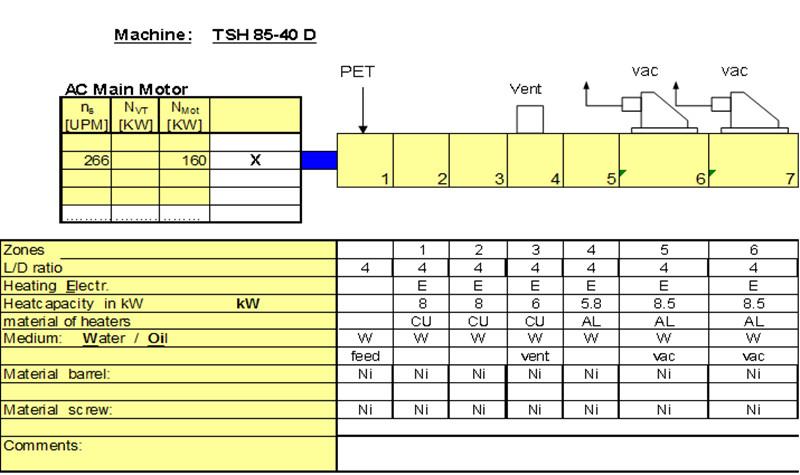

1.85 / 40 estrużur Twin- kamin
Karatteristiċi ewlenin ：

● Il-profil tal-viti li jgħaqqad mill-qrib ma 'viti li jimsaħ waħedhom bi tneħħija bi tneħħija dejqa għal prodott faċli u tibdil fil-kulur.

● Sistema modulari tal-blokka tal-bini (4D) għal elementi tal-viti u btieti bil-kamin.

● Qoxra għolja tal-bronż fondut u qoxra tal-heater tal-aluminju fondut għal tisħin intensiv u affidabbli

● KULL kanna Żona ta ’temperatura waħda għal proċessar ottimali

● Elementi speċjali ta 'taħlit u shearing b'effetti varji għal flessibilità għolja fil-proċess

● Il-veloċità tal-viti varjabbli minn 30 sa 300 rpm tippermetti firxa wiesgħa ta 'teknoloġiji tal-proċess

● Volum ħieles kbir minħabba l-proporzjon tad-dijametru ta 'barra / ta' ġewwa Do / Di ~ 1.55 għal proċessar ottimali

1.2 Barra tal-viti
Il-prinċipju modulari flessibbli huwa realizzat bis-sezzjonijiet tal-kanna tal-kamin mill-firxa wiesgħa ta 'disinji differenti possibbli. Tisħin veloċi, intensiv u uniformi tas-sezzjoni tal-kanna tal-viti huwa assigurat minn ħiters elettriċi. It-taqsimiet tal-bittija huma mkessħa bl-ilma, permezz ta ’sistema ta’ bore intern, bil-furnavi rranġati viċin il-ħajt ta ’ġewwa tal-kanna.
Sezzjonijiet ta 'btiet huma disponibbli ：

● Ebusija massima. HV 1050

● Sezzjoni tal-kanna magħluqa

● Sezzjoni tal-barmil b'fetħa għall-għalf tal-materjal jew għad-devolatilizzazzjoni

● Sezzjoni tal-barmil b'fetħa ta 'fuq u laterali għall-għoti ta' fuq u għall-konnessjoni ta 'alimentatur mal-ġenb

Is-sezzjoni tal-ipproċessar hija pprovduta bi pjanċi tal-istainless steel bħala protezzjoni kontra kuntatt aċċidentali.

1.3 Xaftijiet tal-viti / Elementi tal-viti
Il-kamin li jgħaqqad flimkien idur u imsaħ lil xulxin bi spazju dejjaq sabiex ma jitħallewx residwi fit-titjiriet tal-viti u l-isforz tat-tindif jitnaqqas.

Is-sistema tax-xaft tal-viti hija kkaratterizzata minn the li ġej

● Ebusija massima. HV 950

● Permezz ta 'xaftijiet solidi li jgħaddu

● Elementi tal-viti b'diversi grawnds u tulijiet

● Blokki li jintrabtu b’diversi angoli ta ’stagger, numri ta’ diski li jagħġnu u wisa ’ta’ diska

● Punt tal-viti biex tiffissa s-sett tal-kamin b'mod assjali.

● Irkaptu tas-snien tal-konnessjoni biex jiżgura l-fluss tal-qawwa bejn ix-xaftijiet tal-kamin u l-elementi tal-kamin.

1.4 Ilma tal-manifold / tkessiħ
Il-manifold jintuża għal btieti intensivi tat-TSH. Il-barmil ta 'l-għalf huwa mkessaħ permezz ta' valur aġġustabbli manwalment.

L-unità tikkonsisti minn ：

● 1 intestatura tal-għalf (azzar inossidabbli)

● 1 żona ta 'kontroll manwali

● Żoni ta 'kontroll awtomatiku skont l-ispeċifikazzjoni

● 1 bypass

1.5 Unità tat-tkessiħ tal-ilma
L-unità li tkessaħ l-ilma tintuża għat-tkessiħ tal-btieti tal-kamin tal-estrużur (sezzjoni tal-ipproċessar). L-unità hija pprovduta lesta għall-konnessjoni.
Gruppi ta 'funzjonijiet li ġejjin huma mmuntati fid-djar:

● 1 pompa tal-ilma

● 1 skambjatur tas-sħana

● 1 tank tal-ilma li ma jissaddadx

● 1 pajp tal-ilma li ma jissaddadx

● 1 valv

● 1 filtru

Dejta teknika ：

1.6 AC drive unit prinċipali
L-unità tas-sewqan prinċipali tal-estrużur hija mutur bi tliet fażijiet. It-tkessiħ tal-mutur huwa assigurat minn fan immuntat fuq mutur.

Data teknika - mutur

1.7 It-tnaqqis u d-distribuzzjoni tal-gearbox (MAGĦMULA TAT-TAJWAN)
Il-kaxxa tal-gerijiet tnaqqas il-veloċità tal-mutur għall-veloċità tax-xaftijiet tal-kamin u tqassamha f'żewġ xaftijiet tal-ħruġ. Iddistingwa ruħu minn proprjetajiet ta 'ġiri partikolarment kwieti, anke b'veloċità għolja.
Il-gearbox tikkonsisti minn ：

● Involvi l-igganċjar tas-snien tal-irkaptu bejn ix-xaftijiet tal-ħruġ u x-xaftijiet tal-kamin

● Assemblaġġ tal-ġibda tal-ġibda integrata, il-bearings ewlenin jużaw prodotti NSK.

● Wiċċ tal-ger imwebbes għal HRC58-62, preċiżjoni tat-tħin sal-grad 6.

● Djar manifatturat fuq CNC

● Sistema sfurzata tal-lubrikazzjoni taż-żejt għall-bearings u l-irbit tal-gerijiet, mass. 70 ℃

● Parti tal-qiegħ tal-kisi iddisinjata bħala sump taż-żejt

Dejta teknika ：

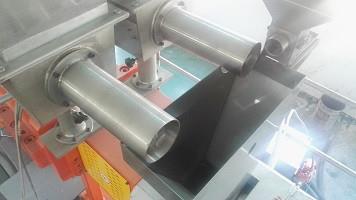

1.8. Alimentatriċi volumetrika b'kamin wieħed

L-alimentatriċi volumetrika b'kamin waħdieni tippermetti l-għalf fi trab f'forma ta 'pellet. Il-kapaċità tat-tmigħ tista 'tiġi rregolata billi tinbidel il-veloċità tal-viti.

L-unità tikkonsisti minn ：

● 1 mutur tal-gerijiet

● 2 kanna tat-tmigħ

● 2 kamin tat-tmigħ

Dejta teknika ：

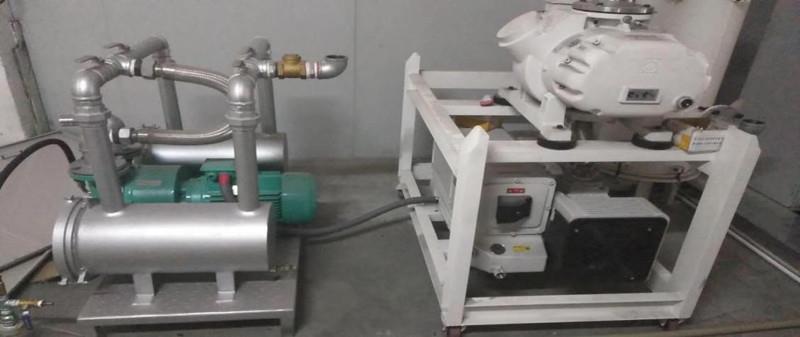

1.9 Sistema tal-vakwu

L-unità tikkonsisti minn ：

● Pompa waħda taċ-ċirku tal-ilma

Qawwa: 7.5KW
Magħmul fiċ-Ċina

● Pompa tal-vakwu waħda

Mudell: SOGEVAC-300B
Qawwa: 5.5Kw

● Tank vakwu wieħed b'apparat li jkessaħ

Dejta teknika ：

2. Iffiltrar Melt

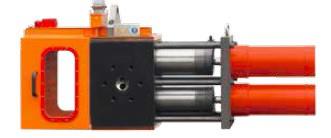

Is-sistema ta 'filtrazzjoni hija idrawlika, u l-kostruzzjoni hija pistuni doppji, tip kolonna.
Il-partijiet li jbiddlu l-iskrin jadottaw alleat ta 'grad għoli bi super-xedd, prova tal-pressjoni u preċiżjoni għolja. Ladarba s-sistema idrawlika tkun inbdiet, l-iskrin toqba għal toqba jinbidel jista 'jitwettaq malajr f'2.0 sekonda biss.

2.1 Tibdil nett (kolonna doppja)
Drive - Sistema idrawlika

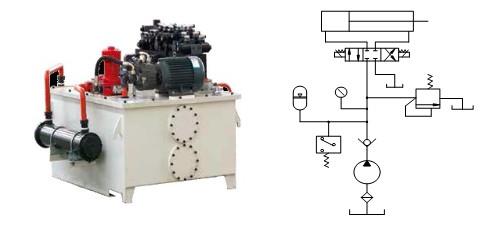

2.2 I jd iddustrijali

L-unità tikkonsisti minn

● 1 Pompa taż-żejt: 3kw, 1440r / min, magħmula fiċ-Ċina.

● Valv tal-kontroll: YUKEN, il-Ġappun

● 1 Mudell tal-akkumulatur: NXQ — L10 / 200-H

Parametri tekniċi ewlenin ta 'din is-sistema

● Pressjoni operattiva tas-sistema (p): P≤21Mpa

● Rata tal-fluss: 10L / min

● Iċċarġja l-karburant tal-kaxxa taż-żejt: 100L

● Medju ta 'Ħidma: Reżistenza taż-żejt idrawliku Nru 46 għall-brix

3. Dewweb Pump
Il-qoxra tal-pompa tadotta liga ta 'l-azzar ta' kwalità għolja u l-irkaptu juża azzar tal-kromju mkessaħ jew metalliku ieħor ta 'grad għoli li jiżgura effiċjenza għolja u mingħajr prova ta' tnixxija.

Dejta teknika ：

Hemm tliet pożizzjonijiet biex titkejjel il-pressjoni ta 'tidwib, jiġifieri qabel il-filtru, qabel il-pompa, wara l-pompa, is-senser tal-pressjoni qabel il-pompa huwa GEFRAN, magħmul fl-Italia.

4. T-die

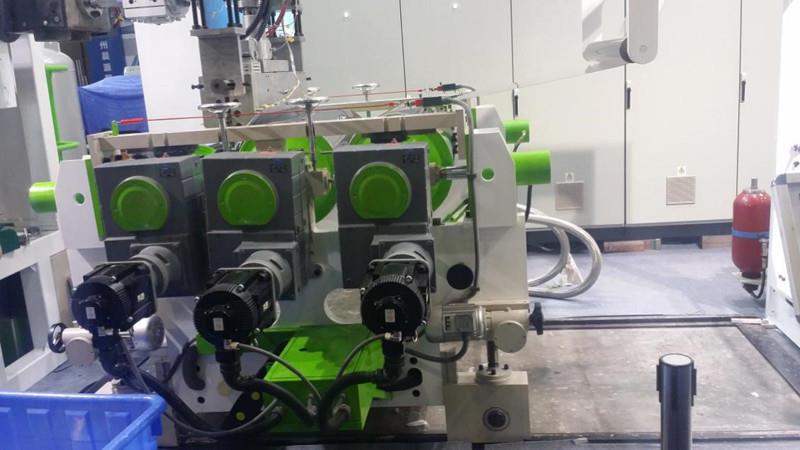

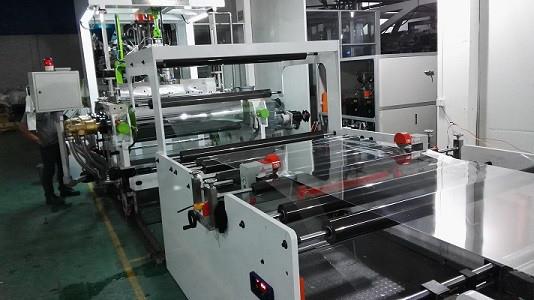

5. Kalendarju bi tliet rombli

Aħna nużaw servo drives ta 'preċiżjoni għolja fuq il-kalendarju tal-folja kollha, u l-veloċità tar-rombli hija kkontrollata b'mod indipendenti. Ir-rombli għandhom kostruzzjoni doppja tal-qoxra, b'ħafna baffles spirali biex jiżguraw veloċità għolja tal-fluwidu li jkessaħ għal temperaturi uniformi tar-romblu.

Istruzzjoni ċ prinċipali karatteristiċi:

● 3 rombli

● Konfigurazzjoni tar-romblu: orizzontali

● Romblu tal-ftuħ / għeluq: idrawliku

● Aġġustament tad-differenza fir-romblu: mekkaniku - manwali

● Miżura ta 'sigurtà: buttuna ta' waqfien ta 'emerġenza, b'funzjoni ta' self-lock

5.1 Dejta teknika tar-romblu ：

5.2 Dejta teknika tas- sewqan ：

5.3 Dejta teknika tal- kejl tad-differenza fir-romblu ：

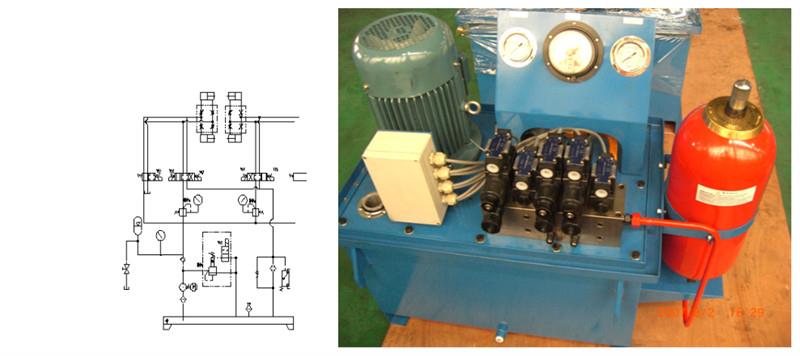

5.4 Dejta teknika ta ' Kalendarju tal- Istazzjon idrawliku r

L-unità tikkonsisti minn

● 1 Pompa taż-żejt: 4.4kw, 1440r / min, magħmula fiċ-Ċina.

● Valv tal-kontroll: YUKEN, il-Ġappun

● 4 Mudell idro-ċilindru: CJT140-FB100B50N-AE-11

● 1 Mudell tal-akkumulatur: NXQ — L10 / 200-H

Parametri tekniċi ewlenin ta 'din is-sistema

● Pressjoni operattiva tas-sistema (p): P1 = 12Mpa, P2 = 6Mpa (1Mpa = 10kg / c㎡)

● Rata tal-fluss: 10L / min

● Iċċarġja l-karburant tal-kaxxa taż-żejt: 100L

● Medju ta 'Ħidma: Reżistenza taż-żejt idrawliku Nru 46 għall-brix

6. Sistema ta 'kontroll tat-temperatura

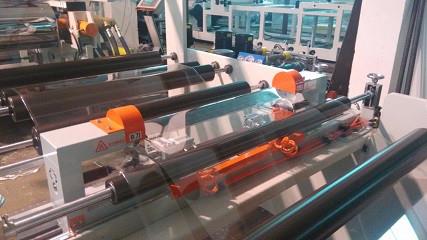

7. Bracket tat-tkessiħ

Ir-roll tat-tkessiħ kollu huwa pproċessat minn bilanċ dinamiku, livell G2.5

8. Unità tat- tirqim tal- ġenb

9. Apparat doppju tal-kisi taż-żejt tas-silikon doppju

10. Ir-refgħa tal-unità mitfugħa

11. Eliminatur elettrostatiku

12. Dejta teknika ：

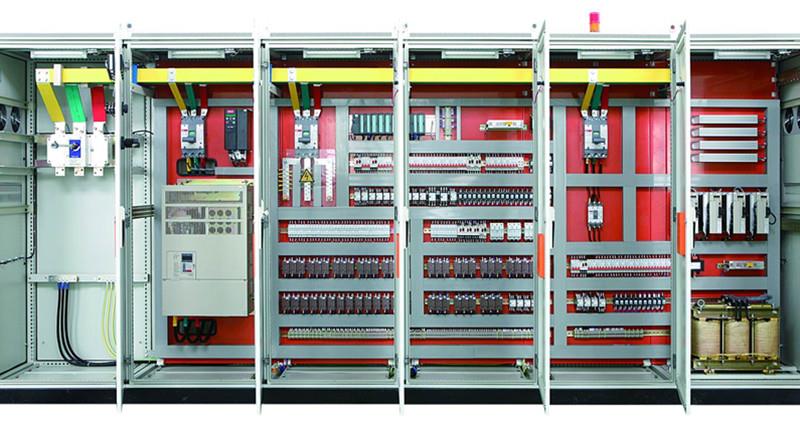

13. Sistema ta ’kontroll elettriku
